Монтаж металлоконструкций

Монтаж металлоконструкций проводится на основании предварительно разработанного и утвержденного проекта. В том числе, в проектной документации определяются технологии монтажных работ, устанавливаются требования к их проведению. Стальные элементы металлической конструкции здания или сооружения изготавливаются в заводских условиях с точным соблюдением проектных размеров и геометрии. На площадку доставляется уже готовый строительный комплект, который собирают методом монтажа крупных блоков. Наша компания осуществляет производство зданий. Технология монтажа предусматривает проведение предварительных работ, после окончания которых проводится монтаж опорных и фахверковых колонн. Далее выполняется установка ферм, монтаж настила, подкрановых балок.

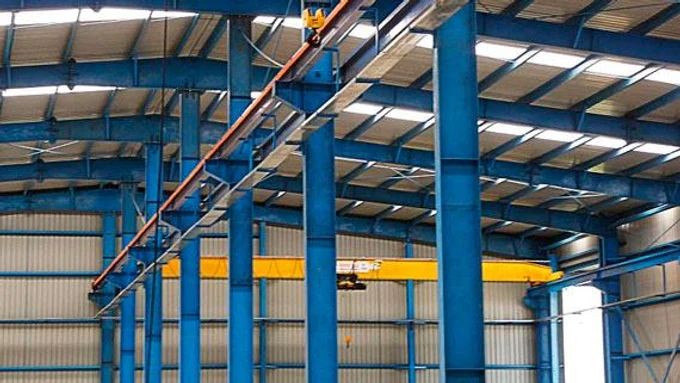

Монтаж стальных колонн выполняют, как правило, на железобетонный фундамент, тип которого определяется в зависимости от веса металлоконструкции. Крепление колонны на фундаменте может выполняться такими способами: - На закладных анкерных болтах, вмонтированных в фундамент. Установка выполняется через монтажные отверстия, выполненные в подошве колонны. После тщательной выверки положения колонны по осям узел соединения заливают бетоном. - Непосредственно поверхностью фундамента, возводимой до определенного уровня подошвы опорного элемента. - При помощи опорных стальных листов. Поверхность верхней стороны таких листов обрабатывается строганием. При необходимости подливается бетон. Необходимость предварительной фиксации зависит от высоты колонны и конструкции ее подошвы. Если высота не превышает 10 метров, и при достаточной ширине подошвы фиксация не требуется — достаточно анкерных болтов. Колонны высотой больше 10 метров или с узкими подошвами требуют дополнительной фиксации с помощью расчалок, которые устанавливаются в плоскости конструкции с минимальной жесткостью. Расчалку крепят одним концом к верхней части опорного элемента перед его поднятием на стропах и размещением. Второй конец расчалки крепится к частям фундамента или к специальному якорю. Стропы с колонны убирают только после установки расчалки. Снимают расчалку только после окончательной фиксации колонны постоянными элементами металлоконструкции — горизонтальными связями, подкрановыми балками. Если при креплении колонны анкерными болтами возникает необходимость установки под основание металлических прокладок, их обязательно приваривают. В верхней части скрепление колонны осуществляется сваркой и болтовыми соединениями. Этот узел сопряжения воспринимает значительную нагрузку. Поэтому прочность крепления при составлении проекта требует максимально тщательного расчета. Выверка колонн при монтаже занимает значительное время и требует больших усилий. В связи с этим сегодня применяются технологии монтажа без выверки. Этот способ не только улучшает качество металлоконструкции, но и уменьшает сроки монтажа. Технология установки без выверки предъявляет особые требования к производству элементов конструкции и непосредственно к монтажным работам. Основные приемы, позволяющие повысить степень точности сборки металлоконструкции: - изготовление подошвы отдельно от опорной плиты; - выполнение фрезеровки двух ветвей колонны; - установка четырех приварных планок с отверстиями под болты на опорной плите; - обработка опорных плит строганием; - нанесение рисок на ветви колонн для отметки осей. При безвыверочном монтаже колонны опираются на стальные плиты. Этот способ предусматривает бетонирование фундамента в среднем на 50-60 мм ниже проектной отметки с последующей доливкой бетоном после установки плиты.

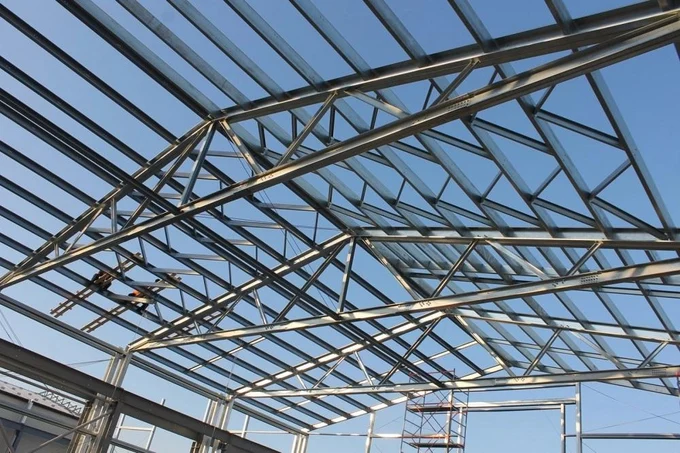

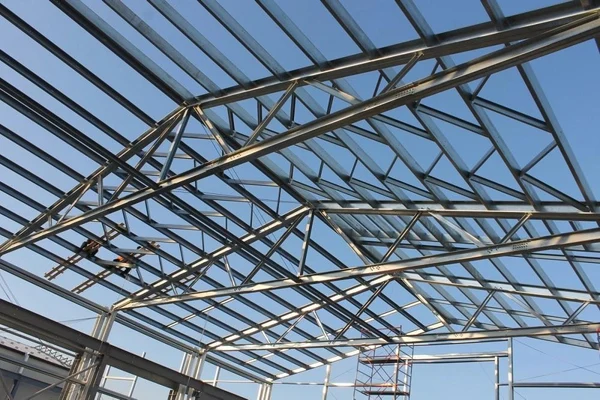

Вначале выполняют подготовительные работы по сборке фермы, обустройству монтажных лестниц, расчалок. Последние используют для выполнения разворота фермы поперек пролета металлоконструкции и для временной ее фиксации. Также элемент конструкции фиксируют при помощи оттяжек, распорок, кондукторов. Для выверки положения служат осевые риски, нанесенные на торцах фермы. Подъем фермы выполняется в зависимости от ее размеров и масса траверсами одного или двух кранов. Строповку выполняют в 4 точках только в узлах верхнего пояса, чтобы не допустить возникновения чрезмерных усилий на изгиб в стержнях. Используют полуавтоматические захваты, оснащенные дистанционным управлением. В случае действия на элементы конструкции повышенных нагрузок при монтаже их усиливают при помощи стальных труб. Монтаж ферм выполняют в такой последовательности: - Выполняют подъем фермы на проектную высоту краном — расстояние до верхней части колонн должно составлять 0,5-0,7 метров. Во время подъема используют 4 гибкие оттяжки, чтобы исключить раскачивание. - При помощи оттяжек разворачивают элемент в проектное положение. - Аккуратно опускают ферму на установленные на колоннах монтажные столики. - Выполняют временную фиксацию болтами, тщательно выверяют положение фермы и окончательно закрепляют ее. После установки двух соседних ферм их соединяют между собой прогонами, связями, распорками. Это позволяет сформировать высокую пространственную конструкцию высокой жесткости. Для жесткого скрепления соседних рядов ферм используют болтовые соединения.

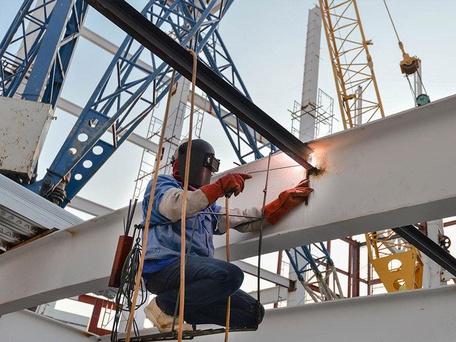

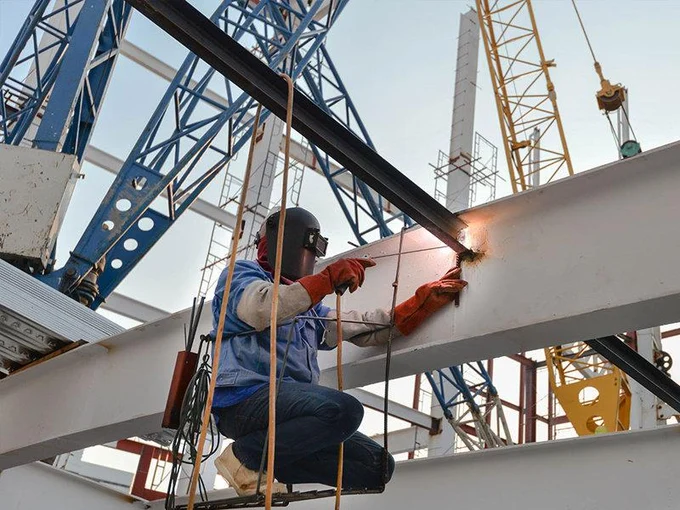

Технология монтажа металлоконструкций предусматривает выполнение соединений при помощи следующих методов: - сварка; - болтовые соединения; - заклепочные соединения. Особенности сварки позволяют обеспечить надежную фиксацию элементов конструкции на десятилетия при удешевлении соединений. Поэтому сегодня основную часть монтажных работ выполняют при помощи этого способа. Для болтовых соединений обычно используют болты нормальной и повышенной точности. Для узлов сопряжения, работающих на срез, разрешается использование только метизов повышенной сложности. Этот способ соединения по сравнению со сваркой более трудоемкий и дорогой. Однако особенности болтовых соединений позволяют монтировать сборно-разборные конструкции. Использование заклепок сегодня ограничено, поскольку это самый дорогой способ соединения. При этом технология монтажа современных вытяжных заклепок позволяет использовать их в труднодоступных местах с доступом только с одной стороны.
